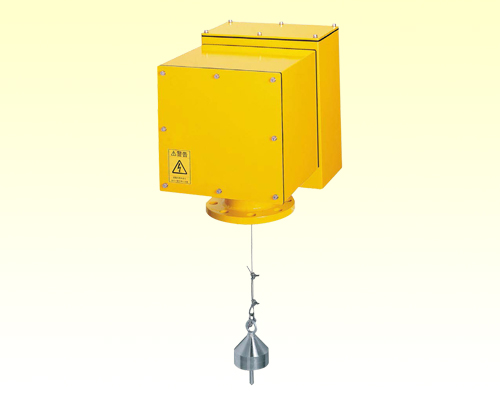

日本東和制電(TOWA) 重錘式料位計

更新時間：2025/7/10 12:43:42 提交時間：2025/5/22      瀏覽次數：3179

---

日本東和制電(TOWA) 重錘式料位計簡介：

品牌：日本東和制電TOWA SEIDEN

型號：TLX-120AP1  ( 測量范圍0-12米)

           TLX-200AP （ 測量范圍0-20米）

優質特點：

日本東和制電(TOWA)，重錘式料位計，不受環境影響，可正確測量。

工作原理：

重錘式料位計是使帶有配重錘的鋼纜下降，電子測量配重到達被測量物體的鋼纜長度，從而正確測量筒倉或罐內粉粒體的料位。

技術參數：

型     號：TLX-120AP1（0-12米）/ TLX-200AP（0-20米）

測量方式：脈沖方式

測 量  尺：鋼纜φ2mm、SUS304

輸出電流：DC4～20mA、負荷抵抗350Ω以下

輸       入：無電壓接點信號（開始輸入）

配重速度：約13m/min

電源電壓：AC100V或AC200V

環境溫度：-10～50℃

法蘭尺寸：5K100A

消耗功率：70VA

重      量：31Kg

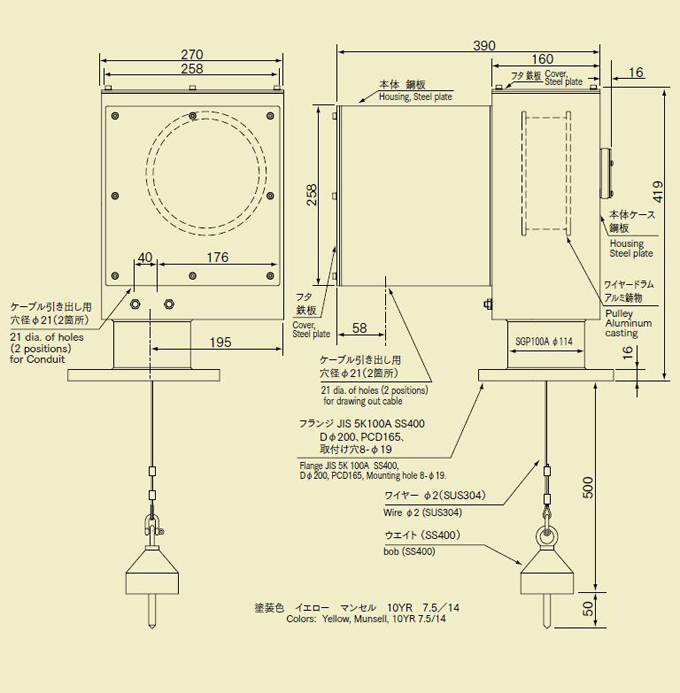

外形圖

使用示例：

請避免設置于投入口附近。

端管噴嘴的長度請控制在150mm以內。

安裝位置

安裝位置請避開被測量物的搬入口及搬入口的正下方或附近。配重錘有可能被埋在物料里。

另外，請選擇即使重量多少晃動也不會碰到周圍構造物的地方安裝。

為了本機的檢查方便，請確保在頂蓋，控制器的周圍預留出空間。

考慮到受陽光直射導致本機溫度上升時，戶外請安裝遮陽罩。

安裝方法

本機采用法蘭（JIS5K100A）安裝。請務必安裝水平。在傾斜的狀態下安裝時，電線繩可能會從鼓上脫落，纏繞在主軸上或不下上限檢測桿。

請用水平器等確認。安裝時，必須放入橡膠密封圈（厚度3mm左右），M16×L60螺栓、螺母、墊圈固定8處。安裝的時候請充分注意不要?jiǎng)潅�鋼絲繩。

另外，請確保檢查所需的空間。在本機附近設置檢查口。
